Couvací kamera pomáhá tehdy, když řidiči ukáže prostor, který potřebuje posoudit. U nákladního vozidla proto nejprve řešte výhled kolem nástavby, přívěsu a místa nakládky, teprve potom monitor a počet kamer.
27. října 2026 · CAMEKO / HEMAK
Produktový obrázek CAMEKO. Výbava a konfigurace závisejí na vybrané verzi.
Sepište situace s omezeným výhledem: přistavení k rampě, couvání podél budovy, zatáčení s přívěsem nebo práce u zvednuté nástavby. Zadní kamera, boční kamera a kamera pro sledování nákladu řeší rozdílné úlohy. U každé situace označte požadovaný výhled i překážky, které jej mohou zakrýt.
Jde o příklady návrhu, nikoli tvrzení, že jedna sestava vyhovuje každému vozidlu. Vhodné rozmístění závisí na rozměrech, nástavbě a podmínkách provozu.
Posuďte výšku montáže, záběr a ochranu před nárazem. Výše umístěná zadní kamera může pomoci při přibližování k rampě, ale nástavba, převis nebo přívěs stále mohou zakrývat prostor těsně u vozidla. Obraz ověřte na konkrétním vozidle i s běžným nákladem; široký záběr sám o sobě neodstraní všechna slepá místa.
U jízdní soupravy navrhněte spojení tahače a přívěsu, pohyb kabeláže a spolehlivé odpojování. Vedení chraňte před pohyblivými částmi a s montážníkem ověřte konektory, napájení a elektrickou ochranu. Tento článek je pomůckou při výběru, nikoli návodem k zapojení.

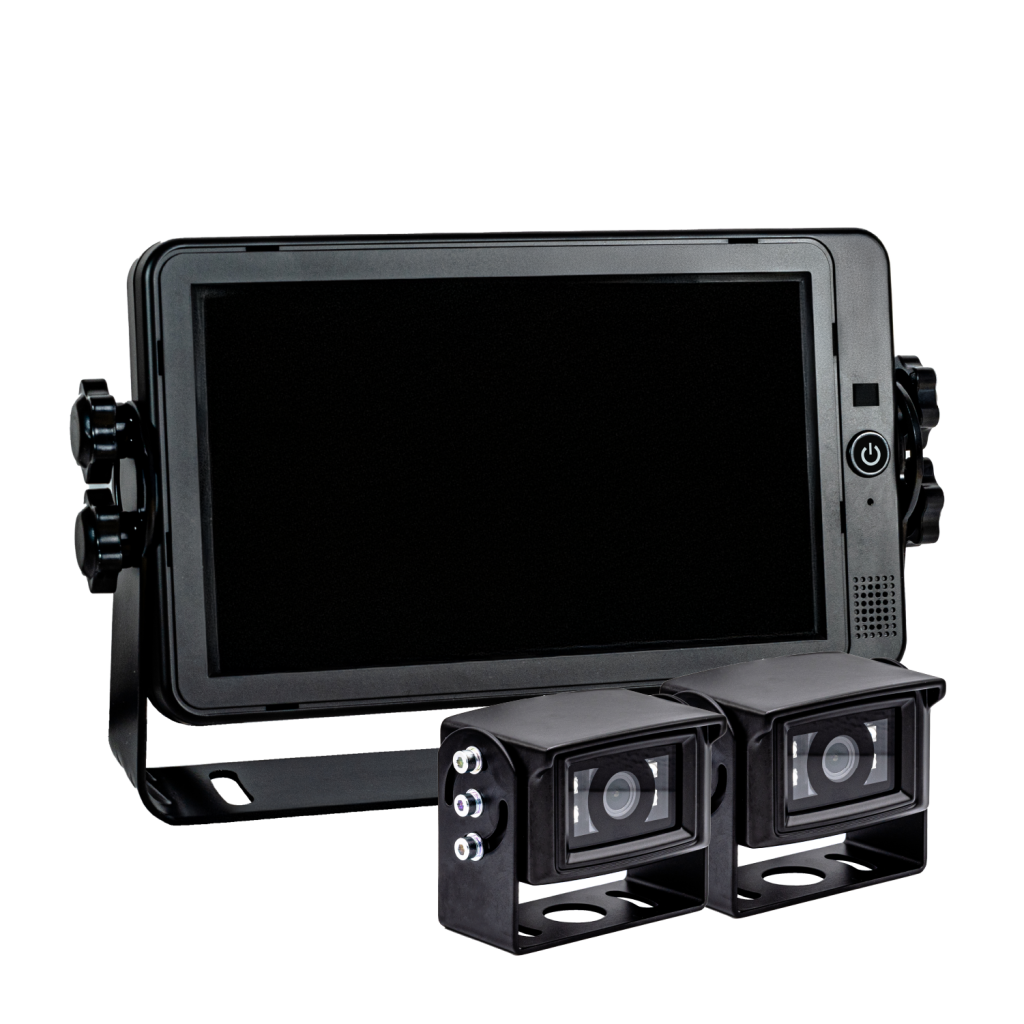

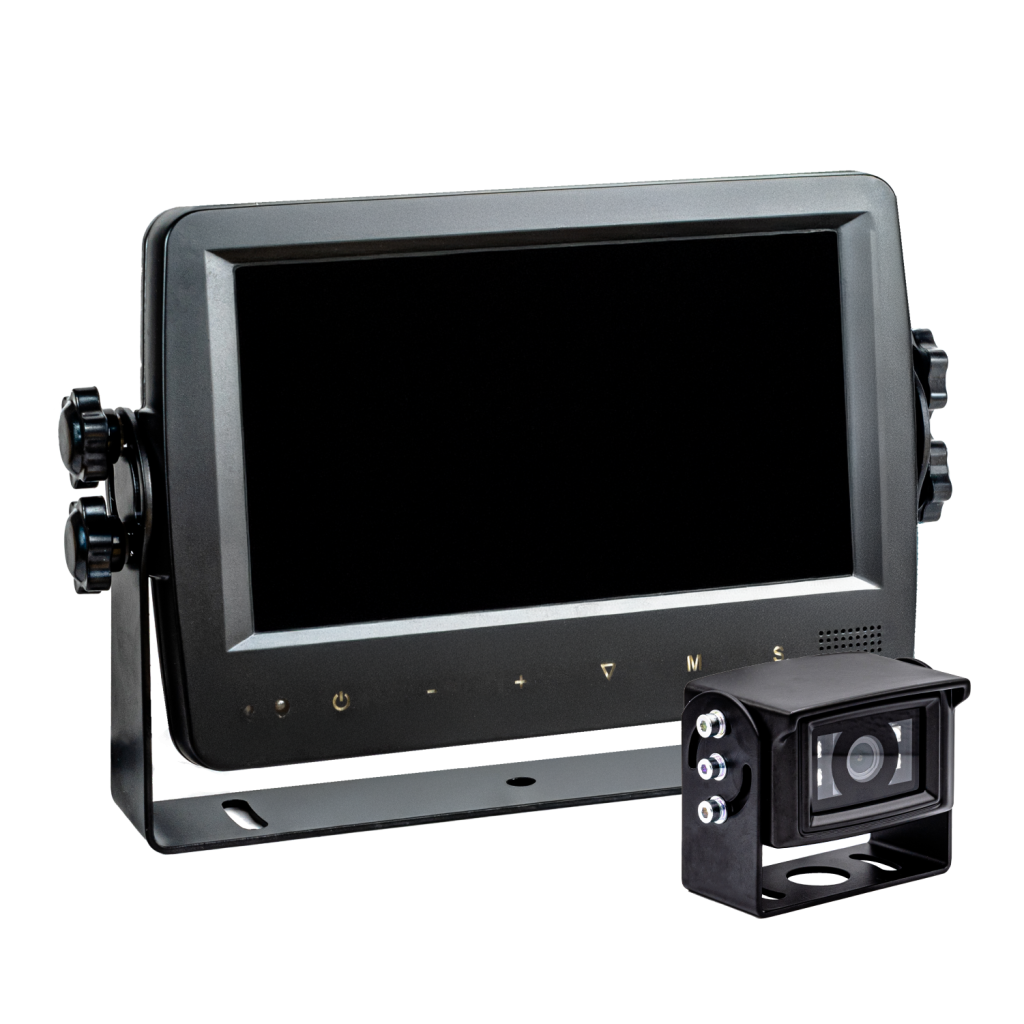

CAMEKO MASTER poskytuje vizuální asistenci v reálném čase bez DVR záznamu a GPS. Je výchozím řešením, když řidič potřebuje obraz při manévrování a nepotřebuje ukládat video. CAMEKO DVR přidává záznam videa a funkce GPS u kompatibilní konfigurace vozidla.
Samostatně si určete, zda potřebujete manévr vidět nyní, nebo jej později přehrát. U navrhovaného modelu potvrďte kamerové kanály, úložiště a přehrávání. Obraz na monitoru ještě nedokazuje, že se video ukládá. Podrobnosti vysvětluje článek o DVR záznamu do vozidla.
Monitor umístěte tak, aby byl čitelný a nebránil ve výhledu ani při ovládání vozidla. Posuďte viditelnost obrazovky, orientaci obrazu a výběr požadované kamery. Případné automatické přepnutí při couvání ověřte u konkrétní výbavy; nepředpokládejte je bez potvrzení.
Počítejte se znečištěním, protisvětlem, slabým osvětlením, vibracemi a přístupem k čištění objektivu. Výsledný obraz otestujte tam, kde vozidlo skutečně jezdí. Kamerová asistence podporuje pozorného řidiče, ale nenahrazuje zrcátka, organizaci dopravy v areálu ani vhodný postup při manévrování.
U nakládací rampy: řidič potřebuje posoudit přibližování k rampě a prostor za vozidlem. Polohu zadní kamery ověřte s dveřmi, hydraulickým čelem a běžným nákladem v pracovní poloze. Obraz, který vyhovuje na prázdném vozidle, se může změnit po zakrytí výhledu výbavou nebo zbožím.
Při střídání přívěsů: určete připojení kamer, pohyb kabeláže a požadované záběry každé soupravy. V rušném areálu: boční prostory a dráhu při zatáčení řešte samostatně od zadního obrazu. Jde o modelové situace pro přípravu návrhu, nikoli o popis realizace nebo příslib zaručené detekce.
Nákup nejširšího objektivu bez posouzení úkolu může přinést přehled, na kterém jsou důležité předměty příliš malé. Pokud se monitor vybere dříve než potřebné záběry, řidič může zůstávat u přepínání nevhodných pohledů. Nejprve určete scénu a potom společně posuďte kameru, obrazovku a montážní polohu.
Další chybou je považovat obraz na monitoru za důkaz ukládání videa nebo předpokládat automatické přepnutí každé kamery po zařazení zpátečky. Tyto funkce zahrňte do zadání a předveďte je na vybrané sestavě. Vedení přes pohyblivý spoj soupravy musí mít posouzené vhodné připojení.
Kontrolu výhledu zopakujte po změně nástavby, uspořádání přívěsu nebo pracovního postupu. Čistý objektiv a známý způsob obsluhy jsou stejně důležité jako prvotní výběr kamery. Při poruše postupujte podle návodu zařízení a běžných bezpečnostních pravidel provozu.
Pošlete typ vozidla a přívěsu, fotografie možných montážních míst, omezené výhledy a požadavek na záznam. Uveďte předpokládané trasy kabelů i to, zda přívěsy střídáte. HEMAK tak může porovnat živý obraz se záznamovým systémem bez slibování kompatibility před posouzením vozidla.
Pokud při nakládce potřebujete také kontrolu hmotnosti, tuto samostatnou úlohu řeší vážicí řešení HEMAK. Kamerový výhled a vážení je třeba specifikovat jako rozdílné funkce.
| Situace | Potřebná informace | Co ověřit před výběrem |
|---|---|---|
| Nakládací rampa | Přibližování a prostor za nástavbou | Dveře, hydraulické čelo a blízké překážky |
| Jízdní souprava | Užitečný obraz každé kombinace | Připojení a pohyb kabeláže |
| Zpětné prověření události | Uložené video a přehrávání | DVR, úložiště a export záznamu |
Ne. Živý obraz a záznam jsou samostatné funkce. CAMEKO MASTER nemá DVR záznam; pokud potřebujete uložené video, posuďte CAMEKO DVR.
Nejprve je třeba ověřit montážní prostor, napájení, trasy kabelů a kompatibilní připojení kamer konkrétního vozidla.
Nepředpokládejte to. Nástavba, přívěs i poloha kamery mohou část okolí zakrýt; pokrytí je třeba ověřit na konkrétním vozidle.
Ne. Při širším obrazu mohou být vzdálené předměty menší. Záběr vybírejte podle manévru a potřebné detaily ověřte na konkrétním monitoru.
Záleží na vybrané výbavě, signálech vozidla a zapojení. Požadované přepínání potvrďte a otestujte na navržené sestavě.
Posuďte každou jízdní soupravu. Připojení, pohyb kabelů, poloha kamer i požadované záběry se mohou lišit.
Reálný obraz při očekávaném osvětlení areálu včetně oslnění a odrazů. Denní ukázka sama o sobě nepotvrzuje noční obraz.
Ne. Doplňuje vizuální informace. Zachovejte požadovanou výbavu vozidla pro výhled a dodržujte pravidla manévrování v areálu.
Porovnejte funkce, které potřebujete. Vhodnou konfiguraci potvrdíme pro vaše vozidlo nebo areál.
